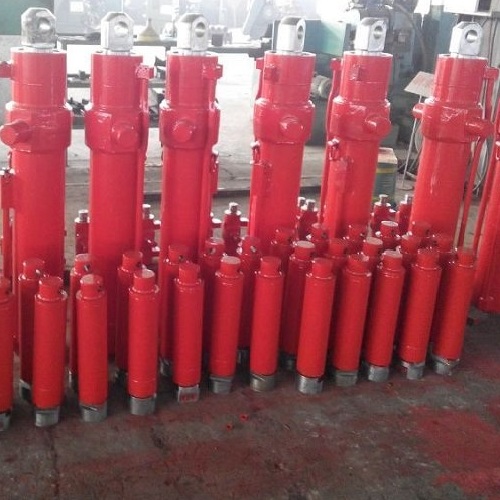

液壓支架千斤頂
千斤頂是液壓支架易耗件之一，在綜采工作面支護過程中做著高負荷的工作，在煤礦大中修過程中更換非常頻繁，煤礦材料計劃采購中屬于備用件。
煤礦千斤頂分為機器煤礦千斤頂和液壓煤礦千斤頂兩種，原理各有分歧。從原理上來講，液壓煤礦千斤頂所基于的原理為帕斯卡原理，即：液體遍地的壓強是同等的，如許，在均衡的體系中，比擬小的活塞下面施加的壓力比擬小，而大的活塞上施加的壓力也比擬大，如許能夠或許或許堅持液體的運動。以是經由過程液體的通報，能夠或許獲得分歧端上的分歧的壓力，如許就能夠或許到達一個變更的目標。咱們所常見到的液壓煤礦千斤頂便是利用了這個原理來到達力的通報。機器煤礦千斤頂采納機器原理，以來去扳動手柄，拔爪即推進棘輪間隙反轉展轉，小傘齒輪動員大傘齒輪、使舉重螺桿扭轉，從而使起落套筒獲得起升或降低，而到達起重拉力的作用；但不如液壓煤礦千斤頂簡略單純。
| 序號 | 圖號 | 產品名稱 | 規格型號 | 單位 | 單價（元） | 備注 | 訂購 |

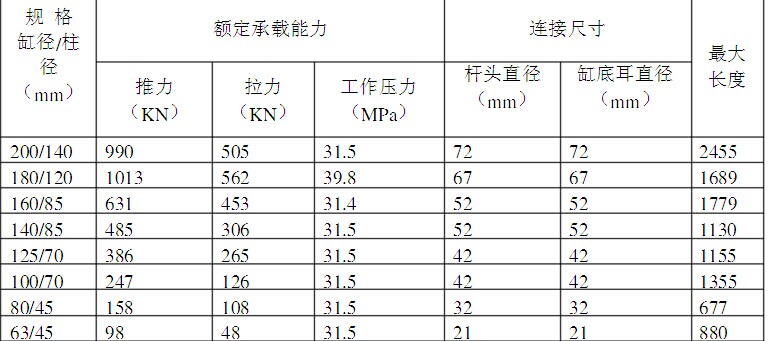

一、千斤頂?shù)募夹g(shù)參數：
二、千斤頂?shù)慕M成部分及結構：
千斤頂主要由活塞桿組件、缸體部件、導向套組件、密封件等組成。
活塞桿組件包括活塞桿，活塞，密封件、導向環，活塞導向環，和固定連接件，活塞桿表面鍍鉻，以增加抗腐蝕，耐磨擦，防磕碰的能力，缸體部件由缸底和缸筒焊接而成。
導向套組件：導向套與缸口連接方式有螺紋配合連接，卡環和壓蓋等連接。
密封件有：山型圈，鼓型圈，蕾型圈，防塵圈，O型密封圈等組成。
三、千斤頂?shù)淖饔眉肮ぷ髟恚?/strong>
千斤頂在使用時操作操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)南虑唬ㄒ簿褪腔钊唬�，使活塞桿伸出。反之千斤頂回縮時，操作操縱閥，使 高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)纳锨唬ㄒ簿褪腔钊麠U腔），使活塞桿在工作液體的作用下回縮。
四、千斤頂不當使用或者操作會造成哪些影響：
1）千斤頂?shù)囊?guī)格必須與支架要求相符合，性能參數必須達到出廠試驗要求方可配架使用，到礦備用的千斤頂，必須經過檢查打壓試驗合格，才能配架使用，
2）安裝前認真檢查各零部件有無磕碰等影響使用的缺陷，再進行安裝使用，千斤頂在維修過程中，絕對禁止用錘等金屬物體敲打千斤頂任何一個部位，尤其要防止碰傷活塞桿的鍍層部位。
3）千斤頂不允許在井下調整和解體修理，若有故障時只能用合格的同種等類千斤頂組件進行更換。
4）應根據不同水質選用適當牌號的乳化油，按5:95的油水比例配制乳化液，在使用過程中應經常檢查其性能保持乳化液的濃度。
五、千斤頂在運輸、安裝或者使用時注意事項：
1）千斤頂應用托架或裝箱發運，產品應捆扎牢固，避免脫落，擠壓，損壞等。
2）運輸時，在冬季產品應根據適用地區和運輸路程的最低氣溫注入防凍液，其他季節應將千斤頂里的乳化液排空，但須保證排液后千斤頂?shù)倪\(yùn)輸，儲存過程中，內部不得產生銹蝕現象。
3）千斤頂存放三個月以上者，要檢查千斤頂里的乳化液是否變質，如變質應更換，當采用排空法時應檢查銹蝕情況。
4）千斤頂在使用過程中應注意并保證接頭座不受損壞，運輸包裝物必須結實可靠。千斤頂在運輸過程中應輕裝輕卸，特別注意接頭座以免損壞接口，影響千斤頂?shù)氖褂谩?/span>
六、產品的常見故障、原因與排除方法：
部位 | 故障現象 | 可能的原因 | 排除的方法 |
千 斤 頂 | 不動作 | 1．截止閥未開，或過濾器堵死； 2．千斤頂活塞變形油憋卡不能伸縮； 3．與千斤頂連接件蹩卡。 | 1．排除堵塞部位，打開截止閥清洗過濾器； 2．更換上井檢修； 3．檢查蹩卡的原因。 |
動作慢 | 1．泵壓低； 2．管路堵塞； 3．幾個動作同時操作，造成流量不足（短時）。 | 1．檢修泵，調壓； 2．排除堵塞部位； 3．協調操作，盡量避免過多同時操作。 | |
個別連動現象 | 1．操縱閥串液； 2．回液阻力大。 | 1．仔細聽一下操縱閥內部是否有串液的聲響，更換操縱閥檢修； 2．發生于空載情況，不影響支撐。 | |
千斤頂漏液 | 1．外漏主要是密封件壞； 2．缸底，接頭焊縫裂紋。 | 1．除接頭O形圈井下更換外，其他均更換上井檢補焊； 2．更換上井檢修、補焊。 |
