河南合信小編帶你了解煤礦電液控液壓支架
電液控液壓支架的用途及功能：
電液控液壓支架是綜采工作面的支護設備，電液控液壓支架是通過電液控制器來對液壓支架進行各種動作的控制，完成支架單架和成組手動、自動動作。它具有監測支架狀態，執行各宗指令、編輯運行程序、液晶顯示屏顯示系統各種狀態等功能。電液控液壓支架在工作過程中不僅能可靠的支護頂板，而且能夠隨著回采工作面的推進向前移動，升降、推拉的動作是有液體通過泵站產生的高壓液體，通過電液控制系統控制立柱、千斤頂?shù)纳炜s來完成。
電液控液壓支架型號含義：
例如ZY10000/27/56D
Z表示類型液壓支架
Y表示掩護式
1000表示工作阻力1000KN
27表示支架最小高度27分米
56表示支架最大高度56分米
D表示電液控制
電液控液壓支架的用途及功能：
電液控液壓支架是綜采工作面的支護設備，電液控液壓支架是通過電液控制器來對液壓支架進行各種動作的控制，完成支架單架和成組手動、自動動作。它具有監測支架狀態，執行各宗指令、編輯運行程序、液晶顯示屏顯示系統各種狀態等功能。電液控液壓支架在工作過程中不僅能可靠的支護頂板，而且能夠隨著回采工作面的推進向前移動，升降、推拉的動作是有液體通過泵站產生的高壓液體，通過電液控制系統控制立柱、千斤頂?shù)纳炜s來完成。
電液控液壓支架的工作原理：
支架的動力是來自泵站的高壓乳化液，經由主進液管路送到工作面，并與每架支架的進液平面截止閥相連，通過過濾器然后導入支架，再通過電液控制閥分配到各液壓缸，以完成支架所需要的各項動作。從支架流回的低壓乳化液通過操縱閥組與回液平面截止閥由主回液管路流回泵站乳化液箱供循環使用。

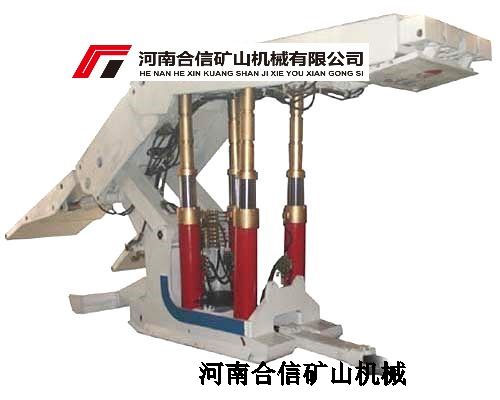

電液控液壓支架的結構組成：
電液控液壓支架主要由結構件、液壓系統和防倒、防滑、調架及抬底座裝置三大部分組成。
1.主要結構件有：伸縮梁、護幫板、頂梁、掩護梁、底座、前、后連桿、推桿及側護板等。
2.液壓控制系統除了立柱、各種千斤頂外，還包括各種液壓控制元件（操縱閥組、安全閥、液控單向閥等）和液壓輔助元件（管接頭件、膠管等）。
3.防倒、防滑、調架及抬底座裝置包括頂梁、掩護梁的左右側護板及各自的側推千斤頂、彈簧套筒等，也包括各防倒、防滑缸的連接耳座及調架缸、抬底座缸與連接件等。
4.支架各結構件之間及結構件與液壓元件間均通過銷軸、螺栓等連接，管路連接采用快速接頭、U型卡，拆裝維護方便。詳情結構件如下表：
1 | 一級護幫板 | |
2 | 二級護幫板 | |
3 | 托板 | |
4 | 頂梁側護板 | |
5 | 掩護梁側護板 | |
6 | 推移桿 | |
7 | 尾梁 | |
8 | 插板 | |
9 | 尾梁側護板 | |
1 | 立柱 | φ280*780*420-1230 |
2 | 一級護幫千斤頂 | Φ125/90*450 |
3 | 二級護幫千斤頂 | φ63/45*280 |
4 | 伸縮梁千斤頂 | Φ80/60*700 |
5 | 平衡千斤頂 | Φ180/120*375-832 |
6 | 推移千斤頂 | Φ140/85*700 |
7 | 頂掩側推千斤頂 | Φ80/60*170 |
8 | 防倒防滑千斤頂 | Φ125/70*485 |
9 | 尾梁千斤頂 | φ140/105*395-715 |
10 | 尾梁側推千斤頂 | Φ63/45*170 |
11 | 插板千斤頂 | Φ80/60*550 |
12 | 抬底千斤頂 | φ110/85*250 |
13 | 拉后溜千斤頂 | Φ125/70*700 |
1 | 鄰架多通塊 | |
2 | 閥板 | |
3 | 閥板 | |
4 | 操縱閥組 | |
5 | 副操縱閥組 | |
6 | 多通塊 | |
7 | 安全閥 | |
8 | 安全閥 | |
9 | 安全閥 | |
10 | 單向鎖 | |
11 | 平衡雙向鎖 | |
12 | 立柱控制閥 | |
13 | B10自鎖球形截止閥 | |
14 | B16自鎖球形截止閥 | |
15 | 推移液控單向閥 | |
16 | 反沖洗過濾器 | |
17 | 噴霧用過濾器 | |
18 | 回液斷路閥 | |
19 | 交替單向閥 | |
20 | 進液三通 | |
21 | 雙向鎖 | |
22 | 噴霧閥 | |
23 | 噴霧裝置(DN10) | |
24 | 噴霧裝置（DN10） | |
25 | 雙針?lè)勒饓毫Ρ?上海) | |
26 | 自鎖球形截止閥 |
河南合信秉承著對礦工生命安全負責的原則，嚴格按照標準生產液壓支架配件，并采用最新的技術，最好的材料，不斷更新自身產品，為礦工生命安全保駕護航！
電液控液壓支架在安裝或者使用時注意事項：
1、操作者必須經過培訓，熟悉支架的性能、結構及各元件的性能、作用，熟練準確的按操作規程進行各種操作。
2、支架在安裝完畢后，在通液前應對主進主回油路進行通液清洗，確保液壓系統中無雜物。
3、移架前要認真清理架前、架內的浮煤和碎矸，以免影響移架。尤其是柱窩浮煤碎矸必須清除，否則可能影響立柱的擺動。
4、在拆卸或更換的各種膠管，閥類，液壓缸等液壓元件的管路接口都必須有專用堵頭堵塞或包住，只允許在使用地點打開，使用前接頭部分必須用乳化液進行清洗。
5、如果工作面長時間不需要操作用液時應關閉泵站。
6、液壓支架工作面，一般不允許放炮，如遇到特殊情況，必須進行放炮時，應對放炮區域內的立柱、千斤頂、膠管等采取可靠的保護措施，并經支架工嚴格檢查，認為可以后允許放炮員放炮。
7、在支架降柱前要將側護板收回,同時在拉架時側護板是否有咬架現象。
8、支架使用時要注意解決初撐力偏低問題,初撐力偏低的原因可能是泵站壓力低,液壓系統漏液,操作時充液時間短。
